Retour sur la conception du data center Marilyn de CELESTE

Retour sur la conception du data center Marilyn de CELESTE

Data Center Magazine et CELESTE organisent le 19/10/23 une visite sur site du data center de CELESTE : Marilyn. Le thème de cette visite : « L’efficacité énergétique du data center ». Ce qu’il faut savoir, c’est que ce data center, d’une conception très innovante encore aujourd’hui, a été simulé avec notre solution dès le début du projet en 2010. Son jumeau numérique était né.



CELESTE et Marilyn, en quelques mots



Fondé en 2001, CELESTE est le seul opérateur dédié aux entreprises à maîtriser de bout en bout à la fois la fibre, le cloud, et la cybersécurité. Il est interconnecté avec de nombreux data centers en France. En raison de la vétusté et de l’inadéquation de leur offre, la société a décidé très rapidement de construire ses propres infrastructures. En effet, dès sa création, CELESTE s’est positionné sur deux valeurs : la qualité de service et l’innovation. Ainsi, la société déploie une technologie en constante évolution alliant solutions téléphonie, hébergement et cloud, ainsi que l’Hébergement de Données de Santé – HDS.

Quelques chiffres-clés :

  • 10 000 km de réseau en boucle locale
  • 3 data centers en propre certifiés ISO 27001
  • 700 agents
  • 16 000 établissements clients
  • Couverture de plus de 50 % des besoins de connexion entreprises

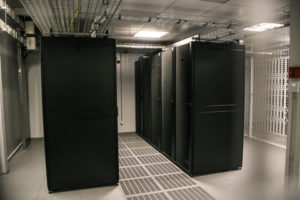

cage data center



Son premier data center, dénommé Marilyn et situé en Île de France, est inauguré en 2011. Il s’agit du premier data center écologique haute-densité en France. Situé au centre de la Cité Descartes, il est au cœur du cluster du développement durable du Grand Paris à Champs sur Marne (77).

  • 2 tours de 300 m2 incluant 100 baies chacune
  • Une haute disponibilité grâce à une architecture redondante
  • Haute qualité environnementale grâce au free-cooling
  • Haute sécurité avec accès sur les sites par contrôle biométrique
  • Supervision avancée des opérations des entreprises
  • Système d’alerte en temps réel
  • Limitation des besoins de surface au sol grâce à son architecture verticale, permettant une implantation en milieu urbain



Le Jumeau numérique, au cœur de la conception de Marilyn !



Nous le savons tous, les data centers sont très énergivores, notamment en raison du dégagement de chaleur des serveurs informatiques très important. En résulte une consommation supplémentaire de l’énergie pour produire du froid afin de limiter la température des salles.

C’est pour répondre à cette problématique que CELESTE a été une des premières entreprises françaises à utiliser le concept de jumeau numérique. L’objectif était de définir un design très innovant avec déjà la préoccupation de minimiser les dépenses énergétiques du data center.

La conception architecturale innovante et le principe de refroidissement de Marilyn sont uniques.

En effet, ils ont été validés grâce aux simulations réalisées dans 6SigmaRoom (devenue aujourd’hui DataCenter Design Software de Cadence). Avec ce système de free-cooling, on estime le gain en consommation électrique totale à près de 35 %. Soit une économie d’environ 6 GWh par an par rapport à un data center traditionnel.



Objectifs de l’utilisation d’un jumeau numérique adossé à de la simulation CFD



En 2010, avec des spécifications de conception aussi ambitieuses, CELESTE a décidé de travailler avec la société Apis Engineering pour valider la conception proposée et résoudre tout problème potentiel. Il a fallu être créatif. En effet, le logiciel ne permettait pas de créer un data center avec plusieurs planchers techniques empilés les uns au-dessus des autres. L’équipe de Wattdesign a proposé une solution pour satisfaire ce besoin.

Le jumeau numérique du data center a été créé et la simulation CFD a été utilisée pour :

  • Évaluer la viabilité et les performances de la conception par refroidissement en free-cooling
  • Confirmer le bon refroidissement des baies à chacune des étapes de construction proposées.
  • Vérifier que les conditions d’entrée pour diverses conditions extérieures parfois extrêmes étaient acceptables et ne devaient pas compromettre les performances des baies hébergées
  • S’assurer de la résilience de l’infrastructure d’un point de vue thermique

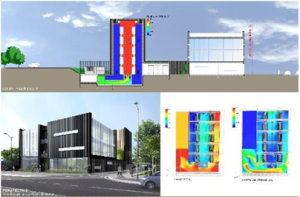

En réalisant un jumeau numérique du data center Marilyn avec la suite DataCenter Design Software de Cadence (ex 6SigmaRoom de Future Facilities), Apis Engineering a utilisé la modélisation 3D. Elle a ainsi pu évaluer les performances de refroidissement dans différents scénarios météorologiques en utilisant un éventail de configurations.





Voici les axes d’amélioration de CELESTE pour réduire la consommation électrique du data center Marilyn dès sa conception et réduire son empreinte environnementale :

  • Conception architecturale innovante afin de refroidir un data center haute-densité en « tout air », sans production d’eau glacée
  • Utilisation de l’air ambiant (« free-cooling ») 95 % de l’année
  • Récupération de la chaleur du data center pour chauffer les bureaux du siège
  • Facturation de la consommation électrique de chaque alimentation pour chaque client
  • Refus des batteries (plomb) pour des onduleurs à volants d’inertie
  • Refus du cuivre pour un câblage en Fibre Optique sur 100 % du site
  • Mise en place du recyclage des matériaux



En 2010, CELESTE a donc été un pionnier dans l’utilisation d’un jumeau numérique pour valider son design encore très innovant aujourd’hui. C’est le premier data center écologique haute-densité en France au centre de la Cité Descartes, cœur du cluster du développement durable du Grand Paris.
