28 Oct Focus sur les performances du solveur 6SigmaET
6SigmaET est un outil de modélisation thermique qui utilise la mécanique des fluides numérique (CFD) pour créer des modèles précis des systèmes électroniques.
Notre solveur CFD est l’un des plus rapides et des plus précis du secteur. En effet, grâce à nos options de solveur évolutives, vous pouvez obtenir des résolutions jusqu’à 55 fois plus rapides qu’en utilisant un seul cœur.
Vous trouverez ici les réponses aux questions les plus courantes sur notre solveur CFD, ainsi que les meilleures options de solveur pour vous. Le processus de résolution CFD comprend la génération du maillage, l’exécution des calculs CFD et le post-traitement des résultats.
Qu’est-ce qui impacte les temps de calcul ?
Le temps nécessaire pour résoudre un modèle et les ressources informatiques nécessaires dépendent de la complexité du modèle.
Les facteurs incluent :
- La taille du modèle
- Les conditions physiques modélisées
- Le nombre de mailles
- Le nombre d’objets.
Un modèle simplifié d’un PCB, par exemple, est susceptible d’être résolu plus rapidement qu’un modèle détaillé comportant plusieurs PCB et une géométrie CAO. En général, les modèles plus complexes bénéficient davantage de la résolution avec un nombre plus élevé de cœurs.
Comment réduire les temps de résolution ?
Nous pouvons réduire considérablement les temps de résolution des simulations en utilisant des processeurs multicœurs. La résolution multicœur (« parallèle ») divise la charge de travail de la simulation entre les processeurs et peut même utiliser plusieurs ordinateurs dans des clusters de haute performance. Ce site vous permet d’obtenir des résultats de simulation plus rapidement sans avoir à simplifier manuellement votre modèle ou compromettre sa précision.
Quelle est la vitesse du solveur de 6SigmaET ?
Plusieurs types de modèles différents sont analysés ci-dessous afin de comparer la rapidité relative pour un nombre variable de coeurs. Les tests ont été réalisés sur des processeurs Intel Xeon Platinum 8168 (Skylake) à 2,7 GHz et 352 Go de RAM par cœur. Lorsque plusieurs nœuds de calcul étaient utilisés, ils étaient connectés par InfiniBand. Les données relatives aux performances du solveur ne concernent ici que le temps d’exécution des calculs CFD

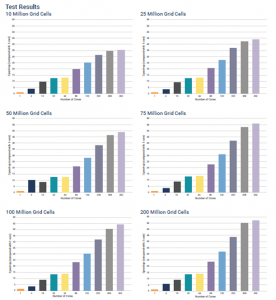

Amélioration de la performance en fonction du nombre de cœurs pour différents maillages
Comme illustré ci-dessus, le solveur 6SigmaET tire pleinement partie de la puissance des processeurs multicœurs pour résoudre rapidement les modèles.
Quelles sont mes options de résolution avec 6SigmaET ?
Chaque organisation a un ensemble différent de considérations, de priorités et de workflows. Nous avons de nombreuses options de solveur pour répondre au mieux à vos besoins et vos capacités de calcul.
- Résoudre sur mon PC
Résoudre sur mon PC est notre solution mono-utilisateur qui vous permet de construire et de résoudre des modèles sur la même machine. Cette option est recommandée pour les utilisateurs individuels.
- Résolution en batch
Notre solveur de niveau supérieur est un gestionnaire de tâches multiples. Vous pouvez l’utiliser pour résoudre le calcul sur une machine locale ou distante. Cette option est plus adaptée aux petites équipes.
- Ordonnanceur HPC (Scheduler)
L’ordonnanceur HPC fournit une méthode avancée de gestion des tâches multiples. Elle est disponible auprès de Microsoft et IBM. Cette option est recommandée pour les grandes équipes.
- Rescale
Il s’agit de notre option de paiement à l’utilisation. En effet, nous avons établi un partenariat avec Rescale pour fournir une option de Cloud Computing pour accéder à des ressources matérielles illimitées. Cette option est la plus adaptée pour les utilisateurs individuels ou les équipes qui souhaitent accéder à un matériel puissant et à des coûts associés à la carte.
